Jointing / Termination kabel adalah proses penyambungan / terminasi ujung ekor kabel dengan ujung kepala kabel menggunakan Sarana Sambung Kabel (SSK) sehingga mutu efektris dan mekanis kabel pulih kembali seperti kabel tanpa sambungan.

Pada jointing dan terminasi ini diperlukan pengupasan dan pemotongan bagian-bagian kabel sesuai dengan instruksi pemasangan terminasi, seperti pemotongan shield tembaga dan pengupasan screen isolasi.

Pengerjaan penyambungan ini menyebabkan pendistribusian medan listrik yang tidak homogen sehingga medan akan terkonsentrasi pada bagian ujung screen isolasi yang akan menimbulkan tekanan listrik (electric stress) yang dapat merugikan isolasi kabel. Apabila stress yang ditimbulkan sangat besar dan sampai isolasi, maka akan dapat merusak isolasi kabel yang kemudian akan dapat mengganggu dalam penyaluran daya. Maka dari itu diperlukan suatu cara untuk mereduksi stress listrik yang besar tersebut yaitu dengan menambahkan suatu bahan pengendali stress tegangan (dielektrik) pada lapisan screen / shield . Bahan pengendali stress tegangan tersebut berfungsi mengontrol distribusi tegangan yang ada pada bidang batas dielektrik dan mengakibatkan stress listrik yang terkonsentrasi pada bagian shield kabel akan berkurang.

PT Mulya Jatra adalah perusahaan yang memiliki kompetensi dibidang jointing dan terminasi yang berlokasi di Sidoarjo - Jawa Timur melayani jasa pemasangan terminasi (Termination) dan jasa penyambungan (Jointing) kabel baik Tegangan Rendah (TR), maupun Tegangan Menengah (TM). Pelaksanaan pekerjaan penyambungan dan terminasi kabel ini harus disesuaikan dengan ketentuan PT PLN (Persero), dengan menggunakan alat ukur, alat kerja, maupun alat keselamatan kerja, sesuai standar yang memenuhi SOP (Standar Operasional Prosedur).

PT Mulya Jatra menggunakan alat Jointing Merk Prysmian yang merupakan alat jointing yg sudah terpercaya dan sudah banyak digunakan oleh unit kerja PT PLN (Persero) maupun Swasta.


Material dan pengerjaan jointing / termination yang sesuai standar secara keseluruhan bertujuan untuk:

  • Mencegah terjadinya konsentrasi stress tegangan pada ujung screen / semi konduktif kabel.
  • Mencegah terjadinya jejak konduktif karbon (track) pada isolasi luar terminal.
  • Menyekat kabel secara sempurna terhadap pengaruh lingkungan sekeliling seperti sinar ultra violet, debu, polusi, hujan, surya, petir, kelembaban dan faktor alamiah lain.
  • Stress tegangan pada kabel harus dikendalikan oleh material yang mempunyai sifat permitivitas dan resistensi yang tinggi.
  • Material untuk isolasi luar harus tetap berfungsi dengan baik terhadap pengaruh ultraviolet, penjejakan karbon (sesuai standar EDF HN 26 E 20) dan juga harus dapat berfungsi dengan baik pada operasi lapangan dengan kondisi polusi lingkungan yang tinggi dan berkontaminasi keras.
  • Terminasi harus disekat dengan material / perekat khusus yang tujuan utamanya untuk mencegah kemungkinan masuknya air, kelembaban udara dan kontaminasi.
  • Terminal pasangan dalam harus secara sempurna terisolasi dan dilengkapi dengan sepatu kabel yang tepat dalam menghubungi material konduktor kabel dengan busbar.

Standar Jointing / Termination (Penyambungan / Terminasi)

Standar yang harus dipenuhi oleh setiap jenis produk sambungan kabel adalah standar terkini yang berlaku secara internasional. Standar teknik yang digunakan adalah:

- IEC 62502-4 (2010-12):

Produk telah diuji secara lengkap sesuai dengan standar uji IEC 62502-4 (2010-12) dengan urutan pengujian terdiri atas:

  • Pemeriksaan visual
  • Ketahanan terhadap tegangan 54 kV AC 5 menit, tegangan 48 kV DC 15 menit
  • Pengujian lepasan parsial pada suhu ruang.
  • Pengujian impuls pada Ot.
  • Pengujian siklus panas di udara (30 siklus) Terhadap Tegangan 30 kVAC
  • Pengujian siklus panas di dalam air (30 siklus) sedalam air 1 meter Terhadap tegangan 30 kVAC
  • Thermal short circuit pada screen
  • Thermal short circuit pada konduktor.
  • Dynamic short circuit.
  • Ketahanan terhadap tegangan impuls petir pada suhu ruang.
  • Ketahanan tegangan 30kV AC 15 menit.

  • - IEEE 404 :

  • Standard for extruded and laminated dielectric shielded cable joint rated 2500 V to 500.000 V

  • - CENELEC HD 629-1 :

  • Test requirements on accessories for use on power cabels of rated voltage from 3.6/6 (7,2) kV up to 20.8/36 (42) kV Part 1: Cables with extruded   insulation.

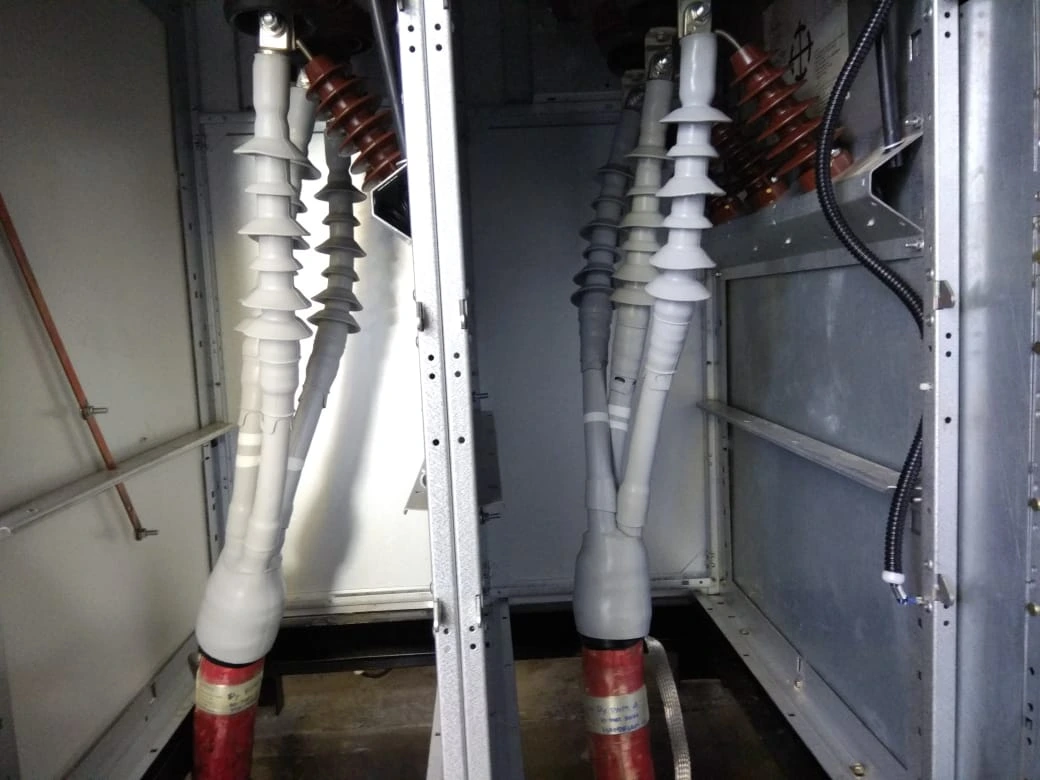

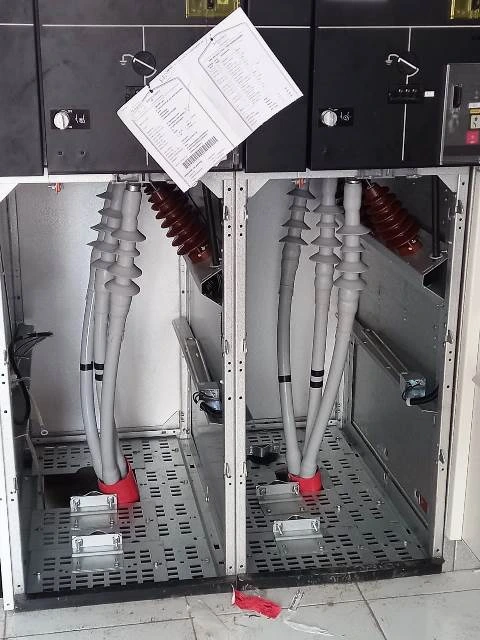

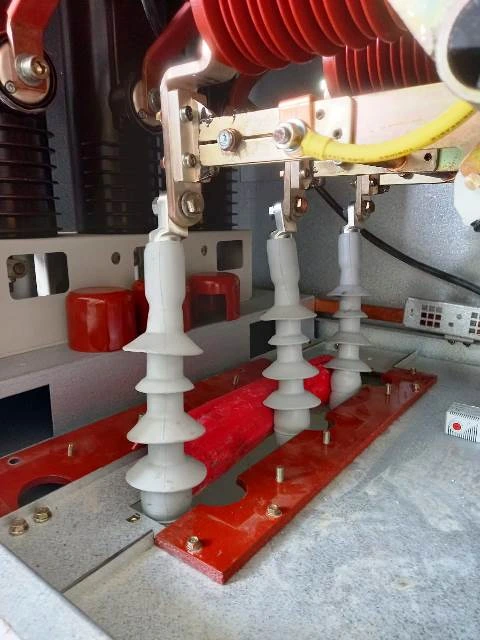

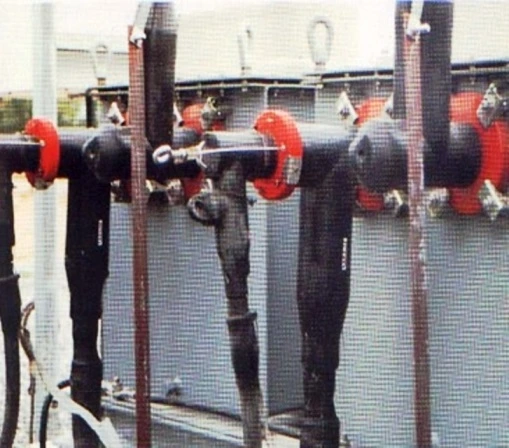

  • Pekerjaan Terminasi Kabel 20KV Pekerjaan Terminasi Kabel 20KV Pekerjaan Terminasi Kabel 20KV Pekerjaan Terminasi Kabel 20KV

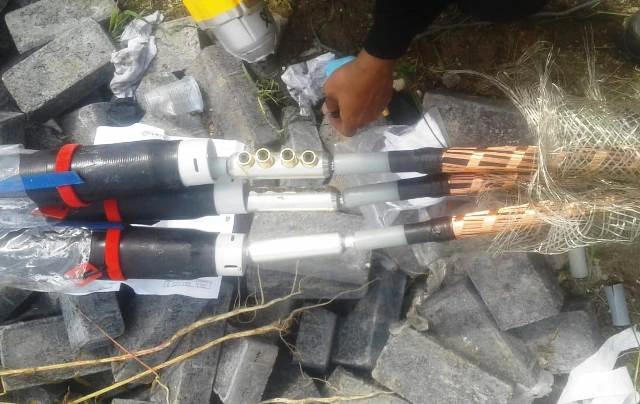

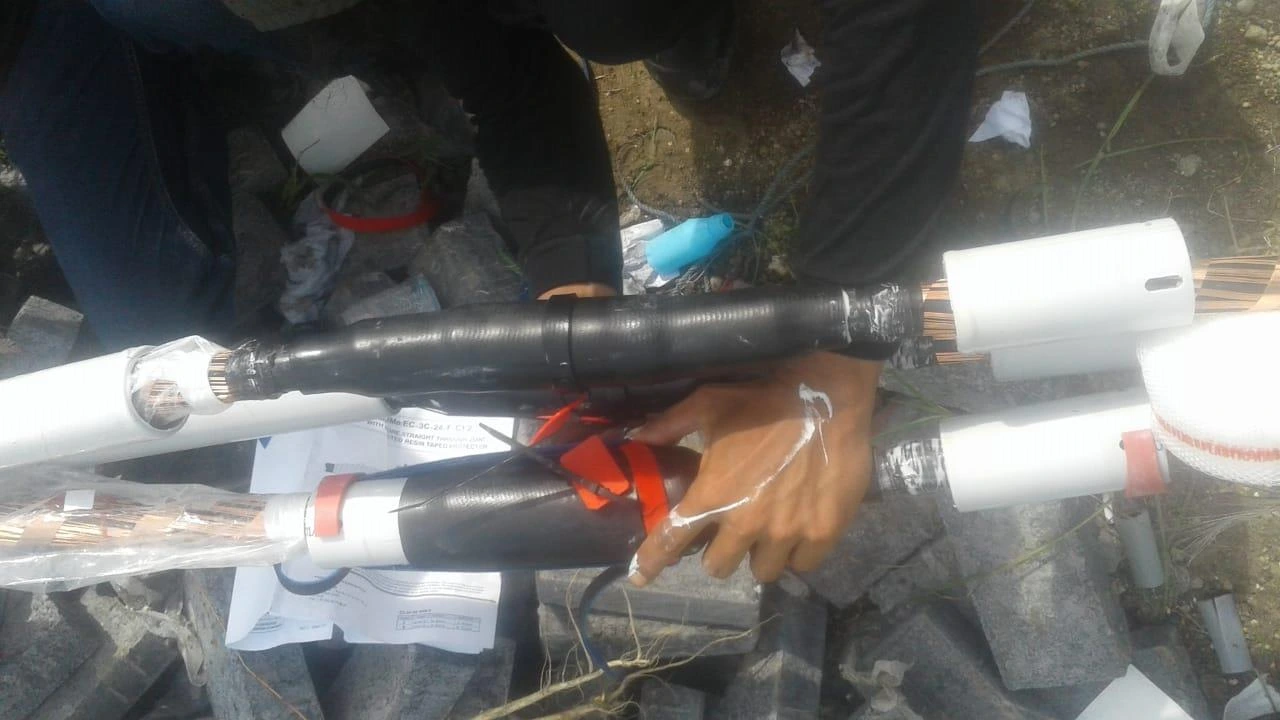

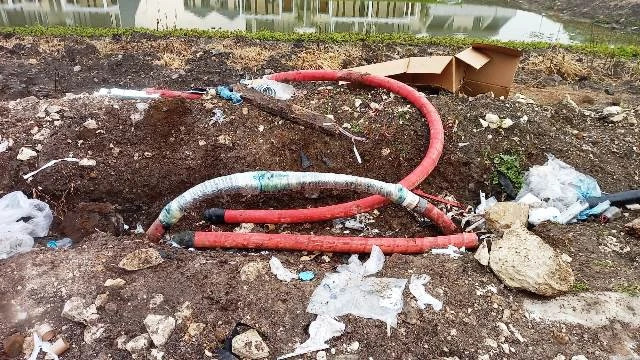

    Pekerjaan Jointing Kabel 20KV Pekerjaan Jointing Kabel 20KV Pekerjaan Jointing Kabel 20KV Pekerjaan Jointing Kabel 20KV
